FEA в Формуле‑1: как методом конечных элементов рассчитывают нагрузки на болид

Болид Формулы‑1 должен быть одновременно лёгким, жёстким и прочным — а нагрузки на него меняются каждую секунду: скорость растёт, прижимная сила увеличивается, на торможениях происходит перенос веса, в поворотах появляются боковые перегрузки, а поребрики добавляют ударные пики. Если «перестраховаться» и сделать всё толще — машина станет тяжелее и медленнее. Если облегчить слишком сильно — появятся трещины, потеря жёсткости и проблемы с аэростабильностью.

Решить этот баланс помогает FEA (Finite Element Analysis) — расчёт методом конечных элементов. Он позволяет заранее понять, как поведут себя компоненты болида, где возникнут критические точки и что именно менять: добавить материал, изменить геометрию, перестроить силовой путь или, для композитов, переложить ориентацию слоёв.

1) Что такое метод конечных элементов (FEM/FEA) — по сути и без «магии»

Метод конечных элементов (FEM) — это способ «оцифровать» деталь и рассчитать её поведение под нагрузкой.

Как это работает причинно‑следственно:

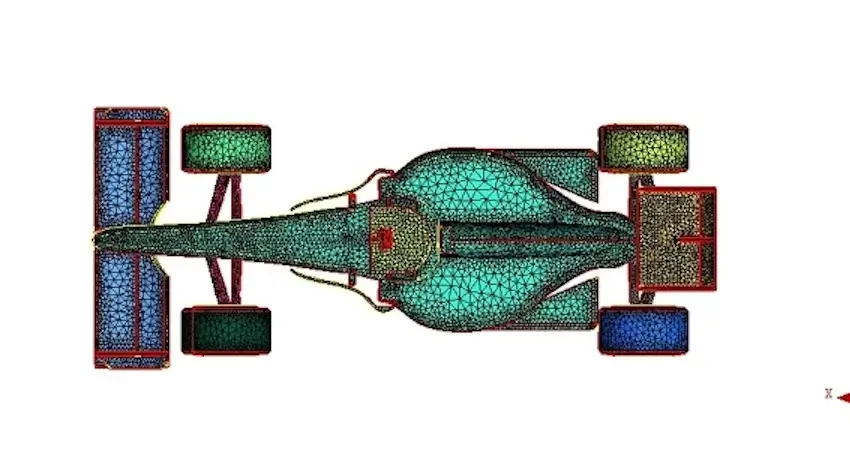

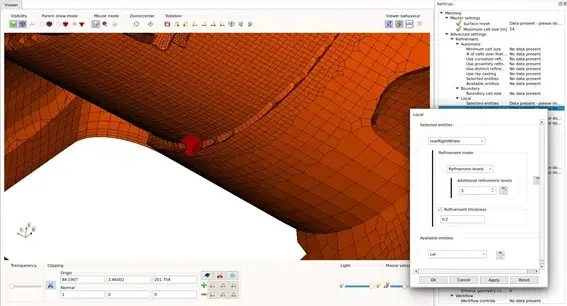

1. Деталь разбивают на сетку (mesh) из маленьких элементов (объёмных или оболочечных).
2. В узлах сетки компьютер ищет перемещения uu под действием сил.
3. Из перемещений считаются деформации εε, а затем напряжения σσ.
4. Инженер смотрит: где деталь слишком сильно гнётся, где напряжения близки к пределам, где может «сложиться» (баклинг), где ожидается усталостное разрушение.
5. После этого принимается решение: усилить локально или облегчить, изменив толщину, рёбра, радиусы, материал или раскладку слоёв композита.

Базовое уравнение линейной статики, на котором стоит огромная часть расчётов:

$\mathbf{Ku}=\mathbf{f}$

где KK — жёсткость конструкции, uu — перемещения, ff — нагрузки.

2) Как в виртуальном мире получают «реальные» нагрузки трассы

FEA не начинается с сетки — она начинается с вопроса: какие нагрузки действуют на деталь и в каких режимах.

2.1 Аэродинамические нагрузки (CFD → давления на поверхности)

Прижимная сила растёт с квадратом скорости:

L=12ρv2SCLL=21​ρv2SCL​

Следствие: на быстрых участках деталь может испытывать нагрузки в разы выше, чем в медленных.

В расчёт обычно передают не только суммарную силу, а карту давлений по поверхности (например, на крыле или днище). Это важно: локально давление может быть выше среднего — именно там часто и появляются критические зоны.

2.2 Нагрузки от динамики шасси (ускорения, торможения, повороты)

Чтобы понять силы в точках крепления подвески, инженеры используют модели динамики автомобиля (многотельные модели/симулятор круга). Один из ключевых эффектов — перенос нагрузки при торможении/разгоне:

ΔF=mahLwbΔF=Lwb​mah​

Это напрямую «перераспределяет» вертикальные реакции в шинах и, следовательно, нагрузки на рычаги, пушроды, рокеры и зоны крепления к монококу/коробке.

2.3 Поребрики, кочки, удары: пиковые события

Проблема ударных нагрузок в том, что они:

• кратковременны,
• зависят от контактов (упор, трение, зазоры),
• часто нелинейны.

Поэтому применяются временные расчёты (transient) или более «жёсткие» методы явной динамики (explicit), особенно если нужно оценить пики напряжений и риск локальных повреждений.

2.4 Телеметрия и корреляция

В Формуле‑1 расчёт обязательно сравнивают с реальностью: тензодатчики, датчики перемещений/ускорений, данные подвески. Если модель «не бьётся» с трассой — уточняют закрепления, контакты, свойства материалов, демпфирование и повторяют расчёт.
Причина простая: точность FEA определяется не красотой сетки, а качеством входных нагрузок и граничных условий.

3) Упругая и пластическая деформация: что это и почему важно

Чтобы понять, «живёт» ли деталь спокойно или близка к отказу, различают два режима поведения материала.

3.1 Упругая (эластичная) деформация

Деталь деформируется, но после снятия нагрузки возвращается обратно. В простейшем виде:

$\sigma =E\epsilon$

Почему это важно в F1: упругие прогибы меняют геометрию — а значит:

• меняется аэродинамика (углы атаки, щели, высота днища),
• меняется кинематика подвески,
• ухудшается предсказуемость поведения машины.

3.2 Пластическая деформация

Если напряжения превышают предел текучести (для металлов), деформация становится необратимой. Для оценки используют, например, критерий Мизеса:

σeq≥σyσeq​≥σy​

Следствие: пластика — это уже «красная зона»: деталь может потерять геометрию, получить трещины, а жёсткость узла упадёт.

3.3 Композиты (карбон): нюанс Формулы‑1

Большая часть болида — композит. Он не «течёт» как металл, а повреждается по сценариям волокно/матрица/слои. Поэтому вместо «предела текучести» используют критерии разрушения (например, семейства Tsai‑Wu, Hashin и др.). Для новичка главное: в композите важно не только “сколько”, но и “куда направлены волокна” — именно это часто решает прочность и жёсткость.

4) Какие формулы лежат под капотом FEA (и что они дают инженеру)

Для понимания поведения объекта важны несколько базовых групп уравнений.

4.1 Равновесие (чтобы деталь “сошлась” по силам)

$\mathbf{Ku}=\mathbf{f}$

Даёт перемещения uu, от них — деформации и напряжения.

4.2 Связь “перемещения → деформации → напряжения”

$\mathbf{\epsilon }=\mathbf{Bu},\mathbf{\sigma }=\mathbf{D}\mathbf{\epsilon }$

Это цепочка, которая превращает «силы на входе» в «напряжения в конкретной точке детали».

4.3 Динамика (когда нагрузка меняется во времени)

$\mathbf{M}\mathbf{u}¨+\mathbf{C}\mathbf{u}\dot{}+\mathbf{Ku}=\mathbf{f}(t)$

Нужна для поребриков, вибраций, резонансов, а также для проверки собственных частот (чтобы не попасть в опасные режимы колебаний).

4.4 Баклинг (потеря устойчивости тонких панелей)

Тонкие элементы (обшивки, стенки, панели) могут «сложиться» при сжатии ещё до разрушения материала. Это отдельный вид предельного состояния — устойчивость.

4.5 Усталость (когда “не ломается сразу”, но ломается от циклов)

В реальности многие детали живут в режиме миллионов циклов. Упрощённая инженерная логика часто опирается на накопление повреждений (правило Минера):

D=∑iniNi,отказ при D≥1D=i∑​Ni​ni​​,отказ при D≥1

Смысл: даже если каждый отдельный пик «не смертелен», их сумма во времени может привести к трещине.

5) Как FEA показывает “критические точки” и что с ними делают

5.1 Что именно ищут в постпроцессинге (результатах)

• Максимальные напряжения и их концентрации (вырезы, отверстия, резкие переходы).
• Прогибы и углы поворота (особенно для аэроэлементов и днища).
• Контактные зоны (трение, локальные пики).
• Факторы запаса по прочности, усталости и устойчивости.
• Силовые потоки (load path): куда реально «течёт» нагрузка через конструкцию.

5.2 Типовые причины проблем

• Слишком резкая геометрия → концентратор напряжений → трещина/расслоение.
• Слабый силовой путь → лишний изгиб → рост напряжений и усталости.
• Тонкая панель под сжатием → баклинг → потеря жёсткости и аэрогеометрии.
• Неправильная ориентация слоёв композита → материал «сильный не в ту сторону».

5.3 Какие решения принимают инженеры (и почему именно так)

Если проблема — локальные напряжения:

• увеличивают радиусы, убирают острые переходы,
• добавляют локальные усиления (рёбра, накладки, дополнительные слои),
• перераспределяют крепёж/вставки.

Если проблема — прогибы (жёсткость):

• меняют геометрию сечения (высота профиля часто эффективнее, чем “просто толще”),
• добавляют рёбра/сэндвич‑структуру,
• для композита — меняют раскладку слоёв (ориентации 0/±45/90).

Если проблема — баклинг:

• добавляют гофры/рёбра, меняют кривизну,
• повышают устойчивость формы вместо “набора толщины”.

Если проблема — усталость:

• снижают амплитуду напряжений (геометрия/силовой путь),
• улучшают зоны вокруг отверстий/резьб/закладных,
• меняют материал или технологию соединения.

Итоговая причинно‑следственная цепочка выглядит так:
режим трассы → нагрузки (аэро/инерция/удар) → FEA → карты напряжений/прогибов/устойчивости → выявление критических зон → конструктивные изменения → повторная проверка → корреляция с тестами/телеметрией.

6) Мини‑словарь(чтобы читать отчёты FEA и понимать)

• Mesh (сетка): разбиение детали на элементы.
• Boundary conditions (граничные условия): как деталь закреплена и куда приложены силы.
• Stress/strain (напряжение/деформация): внутренние реакции материала и изменения формы.
• Stiffness (жёсткость): насколько мало деталь гнётся под нагрузкой.
• Buckling (баклинг): потеря устойчивости тонкой панели под сжатием.
• Fatigue (усталость): разрушение от циклических нагрузок.
• Correlation (корреляция): совпадение расчёта с измерениями на стенде/трассе.

FEA в Формуле‑1 — это не «картинки напряжений», а рабочий инструмент, который связывает реальную трассу и реальную деталь через математику: нагрузки превращаются в перемещения, прогибы и напряжения, а затем — в конкретные инженерные решения. Именно так команды понимают, где деталь можно облегчить без риска, где нужно усилить, и как сохранить жёсткость, ресурс и аэродинамическую стабильность на предельных скоростях.
